Les engins





On donnait ce nom à toute machine; d'où est venu le mot engineor, engingneur, pour désigner l'homme chargé de la fabrication, du montage et de l'emploi des machines; d'où le nom d'ingénieur donné de nos jours à toute personne occupée de l'érection des ponts, du tracé des voies, de la construction des usines, des machines, des navires, des fortifications, etc.; d'où enfin le nom de génie donné au corps. Parmi les engins du moyen âge, il y a les engins employés pour un service civil, comme les engins propres à monter ou transporter des fardeaux, les grues, les chèvres, les treuils, les machines hydrauliques, les presses; puis les engins de guerre, lesquels se divisent en engins offensifs, engins défensifs et engins à la fois offensifs et défensifs. Il est certain que les Romains possédaient des machines puissantes pour transporter et monter les matériaux énormes qu'ils ont si souvent mis en oeuvre dans leurs constructions. Vitruve ne nous donne sur ce sujet que des renseignements peu étendus et très-vagues. Les Grecs étaient fort avancés dans les arts mécaniques; ce qui ne peut surprendre, si l'on songe aux connaissances qu'ils avaient acquises en géométrie dès une époque fort ancienne et qu'ils tenaient peut-être des Phéniciens. Depuis l'antiquité, les puissances mécaniques n'ont pas fait un pas; les applications seules de ces puissances se sont étendues, car les lois de la mécanique dérivent de la géométrie; ces lois ne varient pas, une fois connues; et parmi tant de choses, ici-bas, qu'on donne comme des vérités, ce sont les seules qui ne peuvent être mises en doute. Les anciens connaissaient le levier, le coin, la vis, le plan incliné, le treuil et la poulie; comme force motrice, ils n'employaient que la force de l'homme, celle de la bête de somme, les courants d'air ou d'eau et les poids. Ils n'avaient pas besoin, comme nous, d'économiser les bras de l'homme, puisqu'ils avaient des esclaves, et ils ignoraient ces forces modernes produites par la vapeur, la dilatation des gaz et l'électricité. Le moyen âge hérita des connaissances laissées par les anciens sans y rien ajouter, jusqu'à l'époque où l'esprit laïque prit la tête des arts et chercha des voies nouvelles en multipliant d'abord les puissances connues, puis en essayant de trouver d'autres forces motrices. De même qu'en cherchant la pierre philosophale, les alchimistes du moyen âge firent des découvertes précieuses, les mécaniciens géomètres, en cherchant le mouvement perpétuel, but de leurs travaux, résolurent des problèmes intéressants et qui étaient ignorés avant eux ou peut-être oubliés; car nous sommes disposé à croire que les Grecs, doués d'une activité d'esprit merveilleuse, les forces motrices de leur temps admises seules, avaient poussé les arts mécaniques aussi loin que possible.


ENGINS APPLIQUÉS À LA CONSTRUCTION

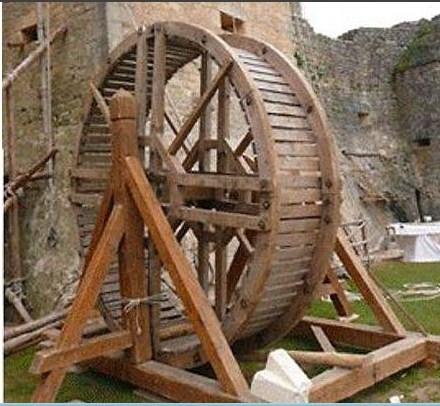

Nous voyons, dans des manuscrits, bas-reliefs et peintures du IXe au XIIe siècle, le treuil, la poulie, la roue d'engrenage, la romaine, les applications diverses du levier et des plans inclinés. Nous ne saurions préciser l'époque de la découverte du cric; mais déjà, au XIVe siècle, son principe est parfaitement admis dans certaines machines de guerre. D'ailleurs chacun sait que le principe en mécanique est celui-ci, savoir: que la quantité de mouvement d'un corps est le produit de sa vitesse, c'est-à-dire de l'espace qu'il parcourt dans un temps donné, par sa masse; et une fois ce principe reconnu, les diverses applications devaient s'ensuivre naturellement, avec plus ou moins d'adresse. Dans les constructions romanes, on ne voit guère que de petits matériaux employés, matériaux qui étaient montés soit à l'épaule, soit au bourriquet au moyen de poulies, soit en employant le treuil à roues que des hommes de peine faisaient tourner par leur poids). Cet engin primitif est encore mis en oeuvre dans certains départements du centre et de l'ouest de la France; il est puissant lorsque la roue est d'un diamètre de six mètres, comme celle que nous avons tracée dans cet exemple, et qu'on peut la faire mouvoir par la force de trois hommes; mais il a l'inconvénient d'occuper beaucoup de place, d'être d'un transport difficile, et il ne permet pas de régler le mouvement d'ascension comme on peut le faire avec les machines de notre temps employées aux mêmes usages. Le seul moyen de donner une grande puissance aux forces motrices autrefois connues, c'était de les multiplier par les longueurs des leviers. Aussi, pendant le moyen âge, comme pendant l'antiquité, le levier joue-t-il le principal rôle dans la fabrication des engins. Les Romains avaient élevé des blocs de pierre d'un volume énorme à une grande hauteur, et ils dressaient tous les jours des monostyles de granit ou de marbre de deux mètres de diamètre à la base sur quinze à dix-huit mètres de hauteur. Les Phéniciens et les Égyptiens l'avaient fait bien avant eux; or de pareils résultats ne pouvaient être obtenus que par la puissance du levier et les applications très-étendues et perfectionnées de ce moyen primitif.



Treuil a levier

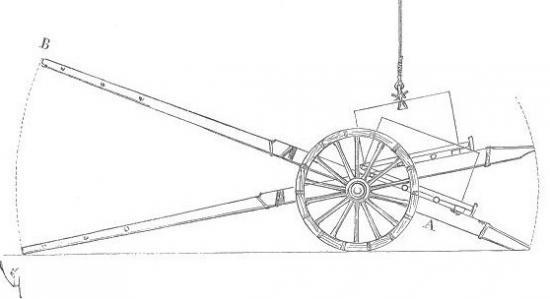

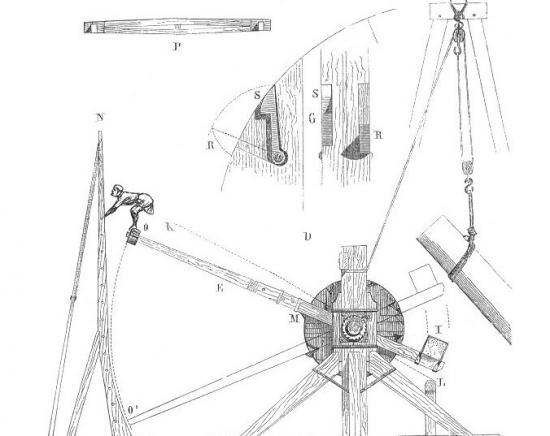

Mais il était fort rare que les architectes du moyen âge missent en oeuvre des monostyles d'une dimension telle qu'elle exigeât de pareils moyens. Pour élever des colonnes monolithes comme celles de la cathédrale de Mantes, de l'église de Semur en Auxois, du choeur de l'église de Vézelay, de la cathédrale de Langres, etc., les architectes pouvaient n'employer que le grand treuil à levier que nous voyons figuré dans les vitraux et dans les vignettes des manuscrits. Ce treuil, malgré son volume, pouvait être transporté sur des rouleaux-


Treuil a levier 2










Verin medieval



L'emploi des plans inclinés était très-fréquent dans les constructions de l'antiquité et du moyen âge; nous en avons donné un exemple remarquable à l'article Échafaud(fig. 1 et 2). On évitait ainsi le danger des ruptures de câbles dans un temps où les chaînes en fer n'étaient pas employées pour élever des matériaux d'un fort volume, et on n'avait pas besoin d'employer des puissances motrices extraordinaires.hauteur très-médiocre: or les édifices du moyen âge sont souvent fort élevés. Aussi, pour la construction des oeuvres hautes de ces édifices, paraît-il que l'on employa la chèvre et la grue. Il existait encore, vers le commencement de notre siècle, sur le clocher sud de la cathédrale de Cologne, alors élevée au niveau des voûtes hautes de la nef environ, une grue soigneusement recouvert e d'une chape en plomb et qui datait du XIVe siècle, c'est-à-dire du moment où les travaux avaient été interrompus. Nous ne possédons pas, sur cet engin curieux, de documents certains; nous n'en connaissons que la forme générale, qui rappelait celle des grues encore employées pendant le dernier siècle. Les matériaux étaient apportés à pied d'oeuvre sous le bec de la grue au moyen de grands binards ou fardiers à deux roues. Un long timon servant de levier permettait, lorsque la pierre avait été bardée sur le plateau A, de soulever ce plateau en abaissant l'extrémité B, et de faire rouler l'engin jusqu'au point où le câble de la grue pouvait saisir la pierre au moyen d'une louve.



Trémie et poulie





Ces engins sont encore en usage aujourd'hui dans les provinces du Midi. Il n'y a pas plus de vingt ans que des perfectionnements notables ont été apportés dans le système et la fabrication des engins employés pour les constructions; jusqu'alors les engins dont on se servait au XIIIe siècle étaient aussi employés soit pour transporter les matériaux d'un point à un autre, soit pour les élever verticalement. La chèvre, cette admirable et simple invention qui remonte à la plus haute antiquité, est encore en usage aujourd'hui, et il est probable qu'on s'en servira longtemps.
